Description

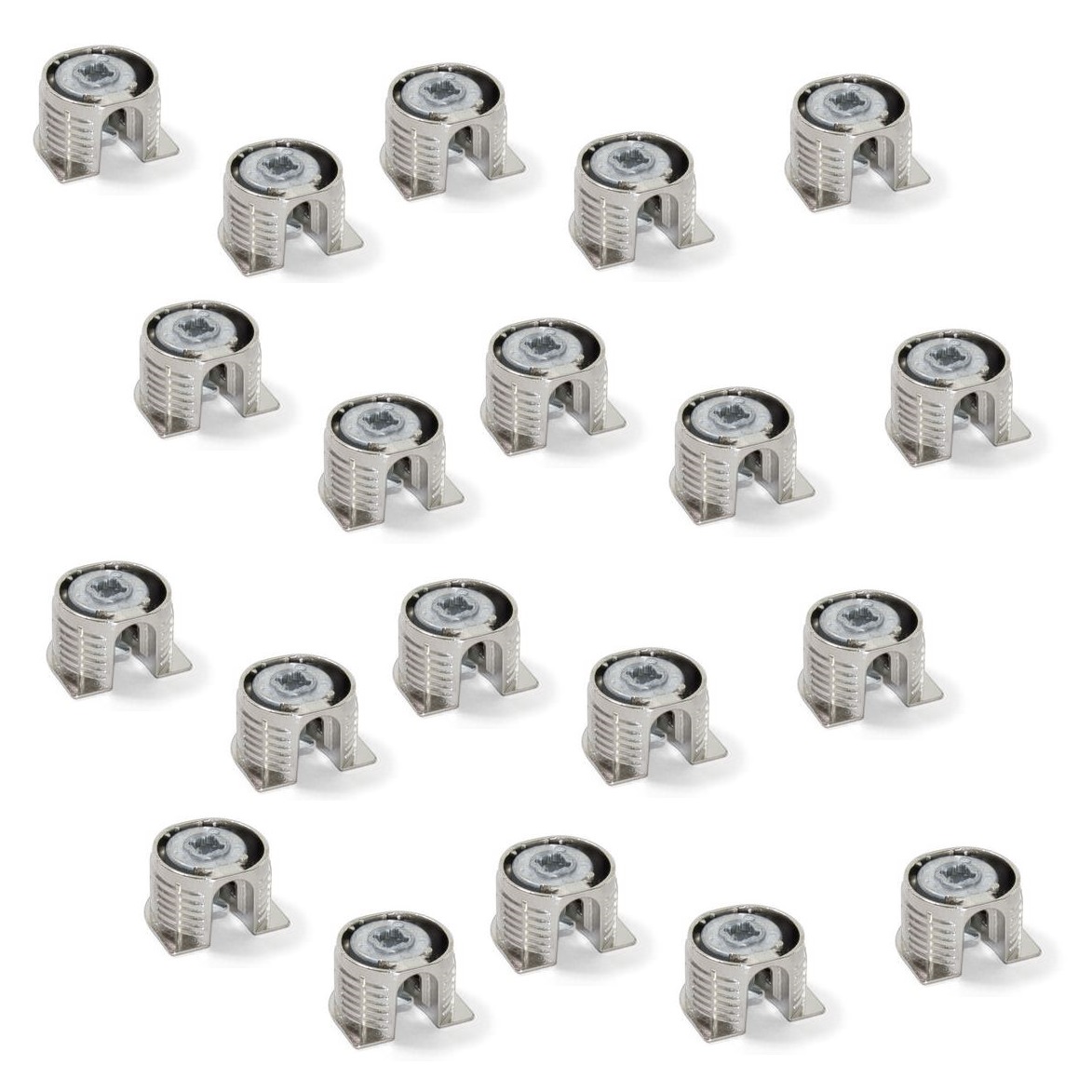

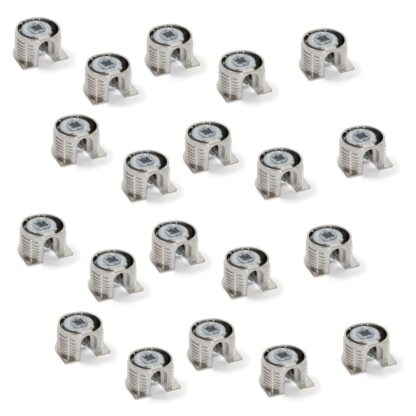

20 pièces de raccord excentrique stable avec bride et gaine extérieure à griffes pour une épaisseur de plaque de 16 mm (5/8″), en zinc moulé sous pression, surface : nickelée, 8470907
Application :
Connecteur excentrique robuste pour le raccordement de meubles et bien plus encore.
Le connecteur excentrique pratique 8470907 est un raccord robuste et de haute qualité pour la construction de meubles et permet une fixation presque invisible mais très stable des étagères dans les meubles à corps.
Il est utilisé pour l’assemblage fixe et invisible des parties de carcasse et est particulièrement adapté aux étagères, aux armoires et aux meubles modulaires.

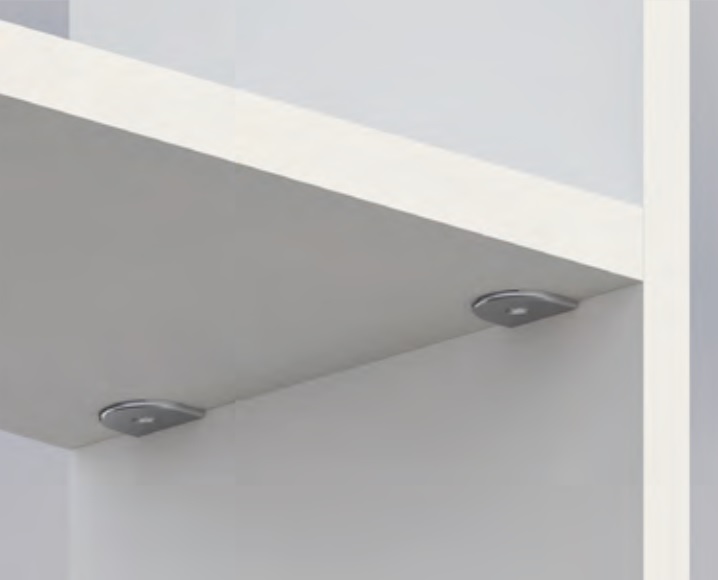

Le couvercle de bord visible permet un look élégant avec des joints exposés, comme le montre la photo d’application.
Le 8470907 de connexion excentrique est inséré, par exemple, dans la face inférieure d’une étagère et relié à une goupille excentrique dans la paroi latérale.
Il suffit de l’enfiler et de le serrer pour créer une liaison ajustée et forcée, ce qui protège en même temps le sol contre le soulèvement.
La rotation de l’excentrique resserre fermement la goupille et stabilise la connexion.
Convient pour les goupilles excentriques 8057205, 8905205, 8905305, 8084001 et 8083901.
Application typique : Insertion dans des étagères ou des cloisons avec un trou de ⌀20 mm (25/32 »), une profondeur de 12,5 mm (31/64 »), en combinaison avec des goupilles excentriques assorties.
Idéal pour les meubles de maison et de bureau avec un emballage plat et un assemblage rapide.
Les raccords excentriques de haute qualité 8470907 sont idéaux pour, entre autres :
- Meubles de carcasse
- Étagères
- Finition intérieure
- Aménagement de magasins
- Exposition
- Connexion des meubles
Matériel :
- Les raccords excentriques 8470907 sont en zinc moulé sous pression massif
- Les quincailleries industrielles et les meubles en zamak offrent un aspect et un toucher de haute qualité, durables et précieux
- En raison de leur grande stabilité et de leur résistance à la corrosion, ils restent fiables et sans rouille même en cas d’utilisation quotidienne
- De plus, ils sont souvent moins chers que les raccords en laiton massif ou en acier inoxydable sans compromettre la qualité
surface :
- Nickelé
- Les surfaces nickelées se caractérisent par leur résistance élevée à la corrosion et leur durabilité, ce qui les rend idéales pour une utilisation dans des pièces humides telles que les cuisines et les salles de bains
- Ils offrent un look élégant et brillant qui a l’air moderne et intemporel à la fois
- Ils sont également faciles à nettoyer, car ils rendent la saleté et les empreintes digitales moins visibles et sont faciles à nettoyer
Montage :
- Un trou de ⌀20 mm (25/32 ») est percé à 12,5 mm (31/64 ») de profondeur dans l’étagère ; Le centre du trou est à 9,5 mm (3/8″) du bord d’attaque
- La vis spéciale est vissée à 8 mm (5/16″) de profondeur dans la partie latérale ou centrale
- L’étagère est ensuite placée sur le dessus de manière à ce que le boîtier s’agrippe proprement à la tête de la vis
- En serrant la vis de serrage dans le boîtier, le sol est serré de manière forcée et en même temps sécurisé contre le soulèvement (pour plus de détails, voir le dessin de montage)
Caractéristiques :
- Poids : 11,4 g
- Taille : 16 mm (5/8″)
- Installation facile, pratique, stable
- Spécialement conçu pour les plaques de 16 mm (5/8″)
- Installation rapide et sûre grâce à l’ancrage à griffes
- Propreté optique grâce à la bride intégrée
- Alésage de la cuvette : ⌀20 mm (25/32″)
- Profondeur de perçage : 12,5 mm (31/64″)
- Distance de montage par rapport au bord (trou central) : 9,5 mm (3/8″)
- Fixation : Avec gaine à griffes – pas de colle ni de fixation supplémentaire nécessaire
- nickelé
- Zamak (zinc moulé sous pression)
- haute qualité de marque d’UMAXO®

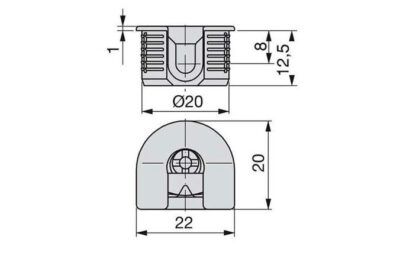

Pour plus de dimensions et de détails, voir le dessin technique.
Les dimensions :
- Diamètre extérieur du boîtier : ⌀20 mm (25/32″)
- Largeur du boîtier (bord inférieur) : 22 mm (55/64 ») x 20 mm (25/32 »)
- Épaisseur de la bride au-dessus de la surface de la plaque : 1 mm (3/64″)
Inclus dans la livraison :
- 20 pièces de 8470907 de connexion excentriques en zinc moulé sous pression massif, nickelé
- Les goupilles excentriques ne sont pas incluses et doivent être commandées séparément
Numéro de référence du fabricant :
- ID de l’article : 8470907
- Numéro EAN : 8432393122304
Fabricant: EMUCA
